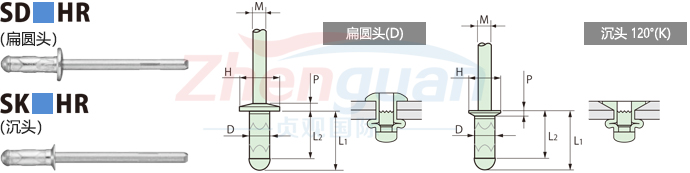

尺寸規(guī)格：
| 鉚釘直徑(mm) | 孔徑(mm) | Rivet No.■ | 板厚(mm) | L1(mm) | L2(mm) | H(mm) |
P(mm) | M (mm) |
參考(N) | ||||||||
| 扁圓頭 | 沉頭 | 扁圓頭 | 沉頭 | 扁圓頭 | 沉頭 | 扁圓頭 | 沉頭 | 扁圓頭 | 沉頭 | 抗剪力 | 抗拉力 | ||||||
| 扁圓頭 | 沉頭 | 扁圓頭 | 沉頭 | ||||||||||||||
| 3.2 ＋0.17 −0.05 |
3.4 | 42 | 1.6 - 3.2 | 2.0 - 3.2 | 11.2 | 11.2 | 8 | 8 | 6.4 ±0.3 | 5.3 ±0.3 | 1.1 ＋0.2 −0.1 |
0.8 ±0.2 | 2.2 | 1450 | 1100 | 1700 | 1700 |
| 43 | 3.2 - 4.8 | 3.2 - 4.8 | 12.8 | 12.8 | 9.6 | 9.6 | 5.3 ±0.3 | 0.8 ±0.2 | |||||||||
| 44 | 4.8 - 6.4 | − | 14.4 | − | 11.2 | − | − | − | |||||||||
| 4.0 ＋0.17 −0.05 |
4.2 | 52 | 1.6 - 3.2 | 2.0 - 3.2 | 12.5 | 12.5 | 9 | 9 | 8.0 ±0.3 | 6.4 ±0.3 | 1.5 ＋0.2 −0.1 |
1.0 ±0.2 | 2.8 | 2000 | 1300 | 2600 | 2000 |
| 53 | 3.2 - 4.8 | 3.2 - 4.8 | 14.1 | 14.1 | 10.6 | 10.6 | |||||||||||
| 54 | 4.8 - 6.4 | 4.8 - 6.4 | 15.7 | 15.7 | 12.2 | 12.2 | |||||||||||
| 4.8 ＋0.17 −0.05 |
5 | 62 | 1.6 - 3.2 | − | 13.5 | − | 9.2 | − | 9.6 ±0.4 | − | 1.9 ±0.2 | − | 3.4 | 3100 | 2300 | 3400 | 3400 |
| 63 | 3.2 - 4.8 | 2.4 - 4.8 | 15.1 | 15.1 | 10.8 | 10.8 | 8.2 ±0.4 | 1.3 ±0.2 | |||||||||
| 64 | 4.8 - 6.4 | 4.8 - 6.4 | 16.7 | 16.7 | 12.4 | 12.4 | 8.2 ±0.4 | 1.3 ±0.2 | |||||||||
| 65 | 6.4 - 8.0 | − | 18.3 | − | 14 | − | − | − | |||||||||
| 6.4 ＋0.17 −0.51 |
6.6 | 83 | 1.2 - 4.8 | − | 16 | − | 11.3 | − | 13.0 ±0.5 | − | 2.5 ±0.2 | − | 4.6 | 3900 | − | 5350 | − |
| 85 | 4.8 - 8.0 | − | 19.2 | − | 14.5 | − | − | − | |||||||||
